JBF-EF-/R8剩余電流式電氣火災監控探測器安裝使用說明書

前 言

本公司研發生產的1000系列電氣火災監控報警系統是由JBF-EF-ACU型電氣火災監控設備、JBF-EF-BD/T型電氣火災監控探測器、JBF-EF-BD/R型電氣火災監控探測器、JBF-EF-BD/IO型電氣火災監控探測器及終端探頭組成。本部分為JBF-EF-BD/R型剩余電流式電氣火災監控探測器安裝使用說明書。有關系統其他部分詳細說明參見相應部分。
本系統符合《高層民用建筑設計防火規范》第9.5節及GB 14287－2005 《電氣火災監控系統》的要求。
本安裝使用說明書應由專人負責，妥善保管，以備日后查用。
第一章  概述
1.1  產品特點
JBF-EF-BD/R型剩余電流式電氣火災監控探測器（以下簡稱電流探測器）是一種非獨立式的智能型探測器。電流探測器作為電氣火災監控系統信號處理的中繼部分，能通過內置電路及軟件對下級終端電流探頭傳遞過來的信號進行智能分析處理，由此可判斷出下級終端每一只電流探頭的狀態（即故障狀態、火災報警狀態、正常工作狀態），并通過RS485通訊網絡將本機（即多臺電流監控探測器中的一臺）下級終端每一只電流探頭的故障、報警等信息發送給上級JBF-EF-ACU型電氣火災監控設備，完成監控、報警的綜合處理。
電流探測器具有電流探頭故障診斷、報警精度高、可靠性強（能有效防止誤報、漏報）、小型化、多功能、簡單實用、安裝方便等特點。
1.2 適用范圍
適用在電氣火災發生機率最大的工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等線路復雜的場所中。
第一章 主要技術指標
本產品符合標準：GB 14287－2005《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》
工作電源：AC220V±15%/50Hz
探頭容量：8只電流探頭
工作環境溫度：0℃～55℃
存儲環境溫度：－10℃～65℃
工作環境濕度：≤95%
海拔高度：≤2000m
繼電器觸點容量：AC220V/1A，DC24V/1A
繼電器數量：2個
最大功耗：5W

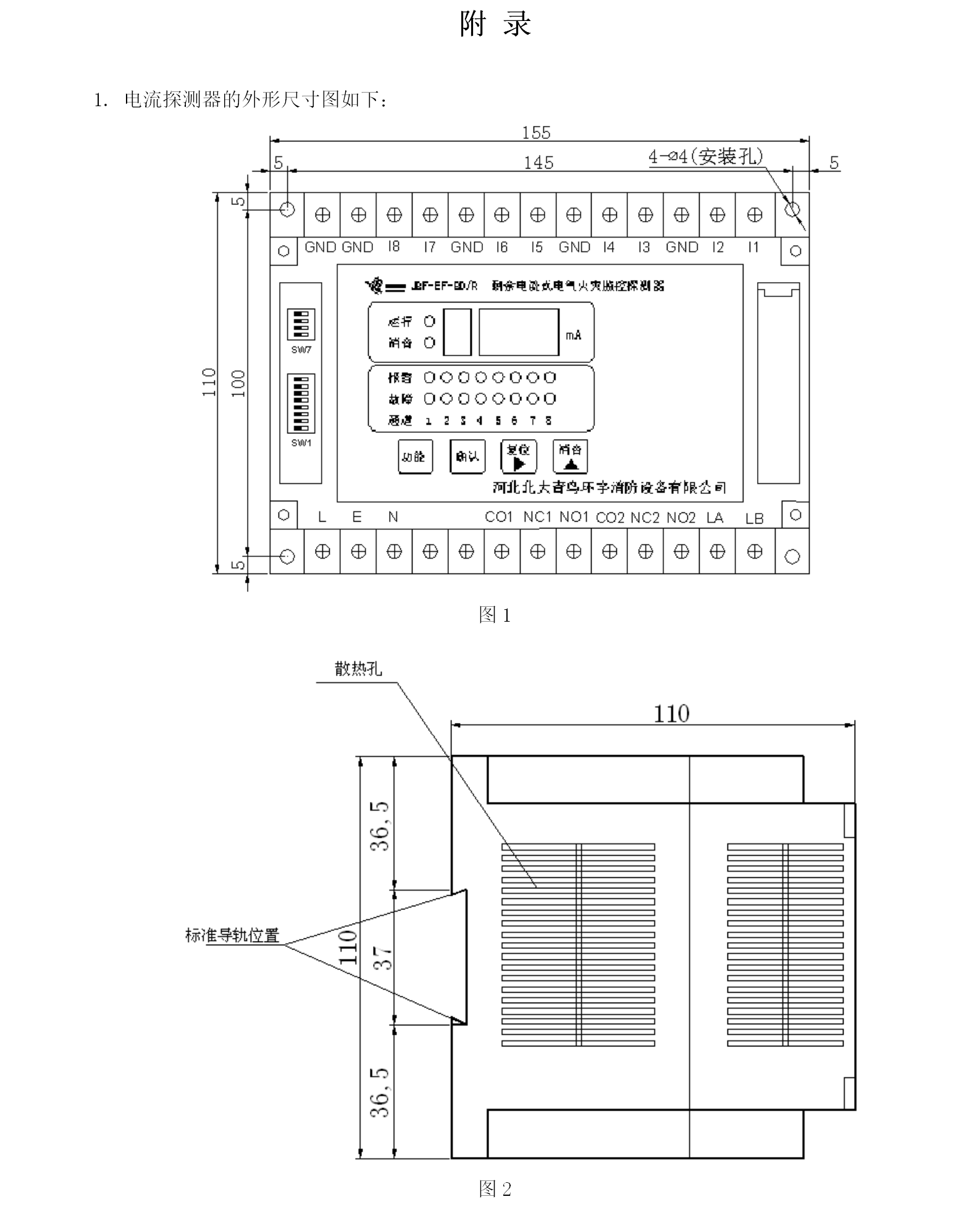

外形尺寸：155*110*110mm 導軌式安裝
第一章 產品主要功能

3.1 故障報警
    當電流探測器檢測到1－8個通道的電流探頭的傳輸線或電流探頭自身發生故障時，相應通道的指示燈點亮，并發出斷斷續續故障報警聲音，當故障排除后，故障報警自動解除。
3.2火災隱患預警及二級閾值報警脫扣
當探測器采樣到的數值大于等于火災隱患預警值時，電流探測器經識別判定為電氣設備異常，探測器發出預警信號，點亮報警指示燈，發出報警聲音，等待職守人員處理；如無人及時處理，采樣到的數值大于等于二級閾值報警值時，探測器就會迅速動作于脫扣，并且報警聲音繼續響，直至有關人員進行處理；
3.3 網絡功能
電流探測器自帶一路RS485接口，可與監控設備組成網絡進行通訊；
3.4 采樣顯示功能
    電流探測器循環輪流采樣和顯示1－8個探頭傳遞過來的信號；
3.5 自檢功能
    電流探測器在開機時，自檢一遍面板上的數碼管、指示燈和蜂鳴器；
3.6 設定功能
    3.6.1.探頭數量設定
          可通過面板上的撥碼開關來設定探頭數量，設定范圍為1至8；
    3.6.2.火災隱患預警及二級閾值報警脫扣設定
             可通過面板上的功能鍵來設定1－8＃探頭相應的火災隱患預警及二級閾值報警脫扣，設定范圍分別為50至900之間，出廠默認值：火災隱患預警為300mA，二級閾值報警脫扣為500mA；
             注：二級閾值報警脫扣設定值必須大于火災隱患預警設定值。
    3.6.3.本機地址設定
          可通過面板上的功能鍵來設定探測器地址，設定范圍為1至128，出廠默認值為1；#p#分頁標題#e##p#分頁標題#e#
3.7 消音功能
    當發生火災閾值報警或故障報警時，可用來消除音響；
3.8 復位功能
    復位消音指示燈、繼電器以及所有的報警和故障信號；
3.9 繼電器動作輸出功能
當電流探頭發出二級閾值報警脫扣信號后，繼電器自動動作輸出，可以作為脫扣功能。

 4.1.2 4位數碼管介紹
在運行狀態時，第一位數碼管顯示的是當前處于的通道數，后三位：若探頭正常時，顯示的是當前通道數所測的電流值，若探頭不存在或故障時，顯示“Err”；在設定狀態時，若第一位數碼管顯示字母“d”時，后三位數碼管顯示的是該探測器的本機地址，若第一位顯示阿拉伯數字“1～8”或“1.～8.”時，則表示當前處于第幾通道，后三位顯示的是該通道所設定的火災隱患預警閾值或二級閾值報警脫扣值。
    4.1.3 18個指示燈介紹
該部分由2個綠色、8個紅色和8個黃色指示燈組成。2個綠色指示燈：處于上面的為“運行”指示燈，當系統運行時該指示燈處于閃爍狀態；處于下面的為“消音”指示燈，當按下“消音鍵”后，該指示燈一直處于亮的狀態，直到按下“復位鍵”時才熄滅。8個紅色指示燈：當哪個通道所測的電流值超過所設定的火災隱患預警閾值或二級閾值報警脫扣時，其相應的指示燈就會一直處于亮的狀態，直到按下“復位鍵”時才熄滅。8個黃色指示燈：當哪個通道的電流探頭不存在或故障時，其相應的指示燈就會一直處于亮的狀態，直到按下“復位鍵”或探頭恢復時才熄滅。
    4.1.4 4個按鈕介紹
該部分由功能鍵、確認鍵、復位/移位鍵、消音/加一鍵組成。功能鍵：用來進行界面切換；確認鍵：用來保存設定值；復位/移位鍵：在設定狀態時，用來移動閃爍位，在運行狀態時，用來復位所有的指示燈（運行燈除外）、繼電器及消除音響；消音/加一鍵：在設定狀態時，用來對閃爍位進行加一操作，在運行狀態時，用來進行消音。
    4.1.5 撥碼開關介紹
面板左側凹槽中的4位撥碼開關SW7用來設定該探測器的回路數。設定范圍：1～8路，當超出設定范圍時，4個數碼管顯示“――――”，指示燈處于全滅狀態。
        凹槽中的8位撥碼開關SW1用于密碼設置，為進入本機參數設定界面的密碼，出廠默認值為01111110（如圖4—3），密碼錯誤時不能進入?yún)?shù)設定界面。
4.2 操作說明
    4.2.1 數值設定
    4.2.1.1本機地址設定
在運行狀態時，按一下功能鍵，蜂鳴器鳴叫一聲的同時即進入設定界面，也即當前顯示的是本機地址，此時第一位數碼管顯示為“d”，第二位數碼管處于閃爍狀態，此時可以通過復位/移位鍵和消音/加一鍵來改變當前的設定值。設定完之后，按一下確認鍵一次，蜂鳴器鳴叫一聲的同時當前所設定數值即保存完畢，同時進入1＃電流探頭火災隱患報警閾值設定界面。
4.2.1.2回路數設定

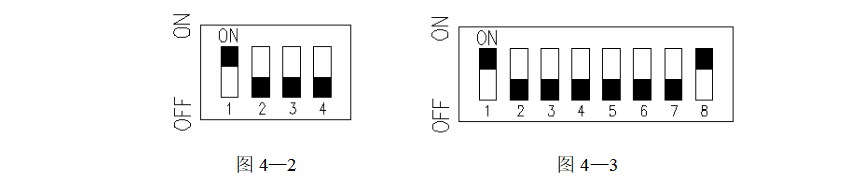

    探測器應根據實際所接探頭數量設定回路數，如本探測器實際接5只探頭，應將探測器回路數設為5，回路數設定采用二進制，由面板左側凹槽中的四位撥碼開關SW7設定（見附錄圖1）。本探測器規定設定回路數撥碼開關由ON撥向OFF，撥碼開關從右至左依次對應二進制編碼的0、1、2、3位。如將回路數設定為7，二進制編碼為0111，撥碼開關設置如下圖4—2：

4.2.1.3 電流探頭火災隱患預警閾值及二級閾值報警脫扣設定
在進行本機地址設定時，若有按下確定鍵，則即可進入該界面；若沒有，則按一下功能鍵即可進入該界面。進入該界面時第一位數碼管顯示的是“1”，第二位數碼管處于閃爍狀態，此時可以通過復位/移位鍵和消音/加一鍵來改變當前的設定值。設定完之后，按下確認鍵一次，蜂鳴器鳴叫一聲的同時當前所設定數值即保存完畢，同時進入1#電流探頭二級閾值報警脫扣設定界面。2＃～8＃電流探頭火災隱患預警閾值及二級閾值報警脫扣的設定同1＃，當8＃探頭設定完畢之后探測器自動進入運行界面。#p#分頁標題#e##p#分頁標題#e#
     4.2.2 消音
          在報警狀態時，按一下消音/加一鍵后，“消音”指示燈點亮，同時蜂鳴器停止  鳴叫。
     4.2.3 復位
          在故障或火災報警狀態時，按一下復位/移位鍵后，除“運行”指示燈之外，所有的指示燈全滅掉，同時蜂鳴器停止鳴叫，及繼電器復位。
第一章 安裝與調試

5.1 安裝

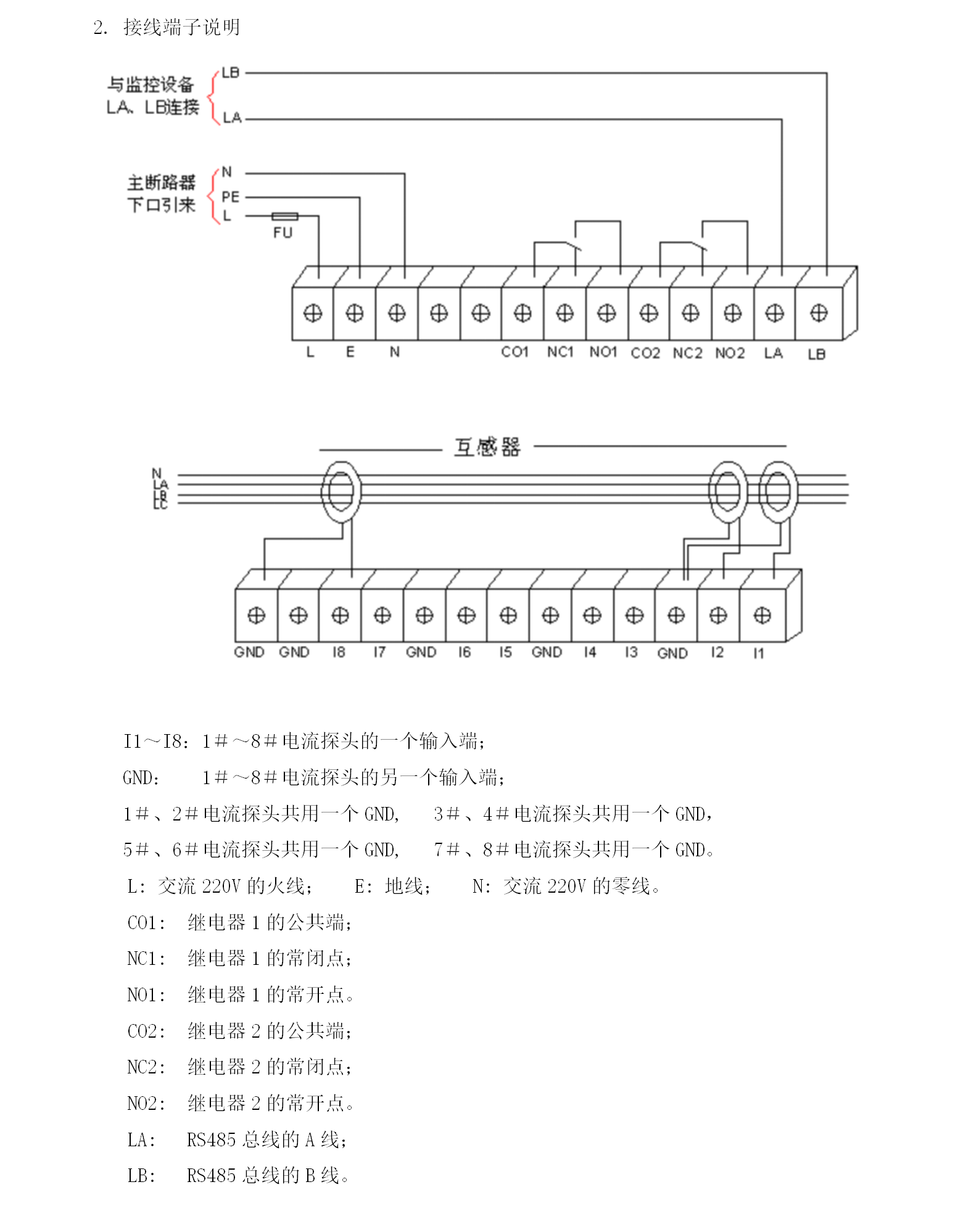

    工程布線要求：
1. 交流電源、機殼接地、控制信號輸出等選用BV-2*2.0mm² 銅芯絕緣線；
2. 電源引入探測器應加3A熔斷器或斷路器保護；
3. 探測器與監控設備之間的通訊線應采用ZR-RVS-2*1.5mm²以上雙絞線，通訊線敷設距離最長應小于1200m，如果通訊線的使用距離超過1200m，應增加中繼器，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接大地。
4. 當監控設備與現場最遠的探測器之間的距離超過500m時，監控主機主板與最遠的監控探測器主板上的通訊終端電阻設置應設置為“ON”，即將2線式排針用短接帽短接。
5.2 調試
    現場開通調試步驟如下：
1. 當確認探測器的電源、通訊線及電流探頭接線無誤后通電開機，開機時探測器對顯示面板上的指示燈、數碼管、蜂鳴器進行自檢，自檢時，運行和消音指示燈一直點亮，火災報警和故障報警指示燈從1依次點亮到8，數碼管從1111依次顯示到8888，蜂鳴器鳴叫一聲。若發現指示燈、數碼管、蜂鳴器有異常，應該立刻更換顯示面板。
2. 將探測器按實際所接探頭數量設定好回路數。
3. 將每個回路的火災報警閾值分別設置成大于相應電流探頭實際采集到的剩余電流值，等待電流探頭穩定，電流探測器進行信號采集后，即大概在四十秒內，看是否有回路處于故障狀態，若有，則仔細檢查接線端子看是否良好接觸，檢查電流探頭傳輸線是否斷路。檢查電流探頭好壞，用萬用表測量溫度探頭的阻值，為無窮大，則電流探頭是壞的；看是否有回路處于火災報警狀態，若有，則說明電流探測器工作異常，應該更換電流探測器主板。
4. 將任意一個回路的電流探頭拆下，該回路應在四十秒之內發出故障報警信號。
5. 讓任意一個回路處于火災報警的狀態，該回路應在四十秒之內發出火災報警信號。
6. 在故障或火災報警時，按下消音鍵，音響應消除同時消音指示燈應點亮，若此時又有另一個回路發出報警信號，蜂鳴器應該繼續鳴叫，再按消音鍵音響應該又可消除，而消音指示燈一直亮著。
7. 在故障或火災報警時，若按下復位鍵，所有指示燈（運行指示燈除外）都熄滅，繼電器復位，音響消除。
8. 將做過開機試驗和設定好本機地址的電流探測器與監控設備相連，看通訊是否正常，若不正常，檢查通訊線是否斷路和接線端子是否接觸良好。
9. 全部調試完畢，試運行三天。
10. 系統驗收后方能正常投入運行。
